Trafo rotormotor LRS-35-24

Trafo rotormotor LRS-35-24 – teknisk produktinformasjon

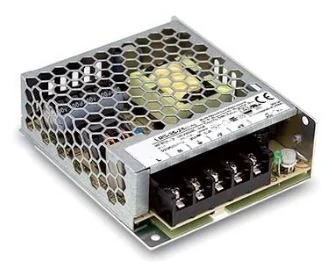

Trafo rotormotor LRS-35-24 med artikkelnummer 210563 er Mean Well LRS-35-24 strømforsyning for rotormotor i registrerte SAVE-aggregater. Produktet må velges etter modellens typeskilt, serienummer og eksisterende komponent, fordi samme modellserie kan være levert i flere tekniske revisjoner.

Kompatibilitet

Produktet er knyttet til følgende modeller eller produktserier i Ventdel-katalogen:

• SAVE VSR 150/B 79205
• SAVE VSR 300 78967
• SAVE VSR 500 78968
• SAVE VTR 150/K
• SAVE VTR 150/K R + L 1000W White 79088 + 79089
• SAVE VTR 150/K R 500W S.S 79198
• SAVE VTR 150/K R 500W White 79199
• SAVE VTR 150/K R hvit 79197
• Samt 6 øvrige varianter registrert i produktkatalogen

Teknisk funksjon og kontrollpunkter

• Produsent/serie: Systemair/Villavent
• Artikkelnummer: 210563
• Modell: LRS-35-24
• Nominell utgang: 24 V DC / 1,5 A
• Nominell utgangseffekt: 36 W
• Inngangsområde: 85–264 V AC, 47–63 Hz
• Registrert på flere SAVE VSR- og VTR-varianter
• Kontroller nett-/PE-klemmer, DC-polaritet, spenningsjustering, ventilasjon, mål og innfesting

Før utskifting

Koble fra all strømforsyning og verifiser spenningsløs tilstand. Dokumenter kontakter og kabelruter før demontering, og følg koblingsskjemaet for den aktuelle aggregatvarianten. Elektrisk utskifting og funksjonstest skal utføres av kvalifisert personell. Ved tvil bør bilde av typeskilt, serienummer, kontakt/feste og eksisterende del sammenlignes før varen bestilles.
