Panelkort /3

Panelkort /3 – teknisk reservedel

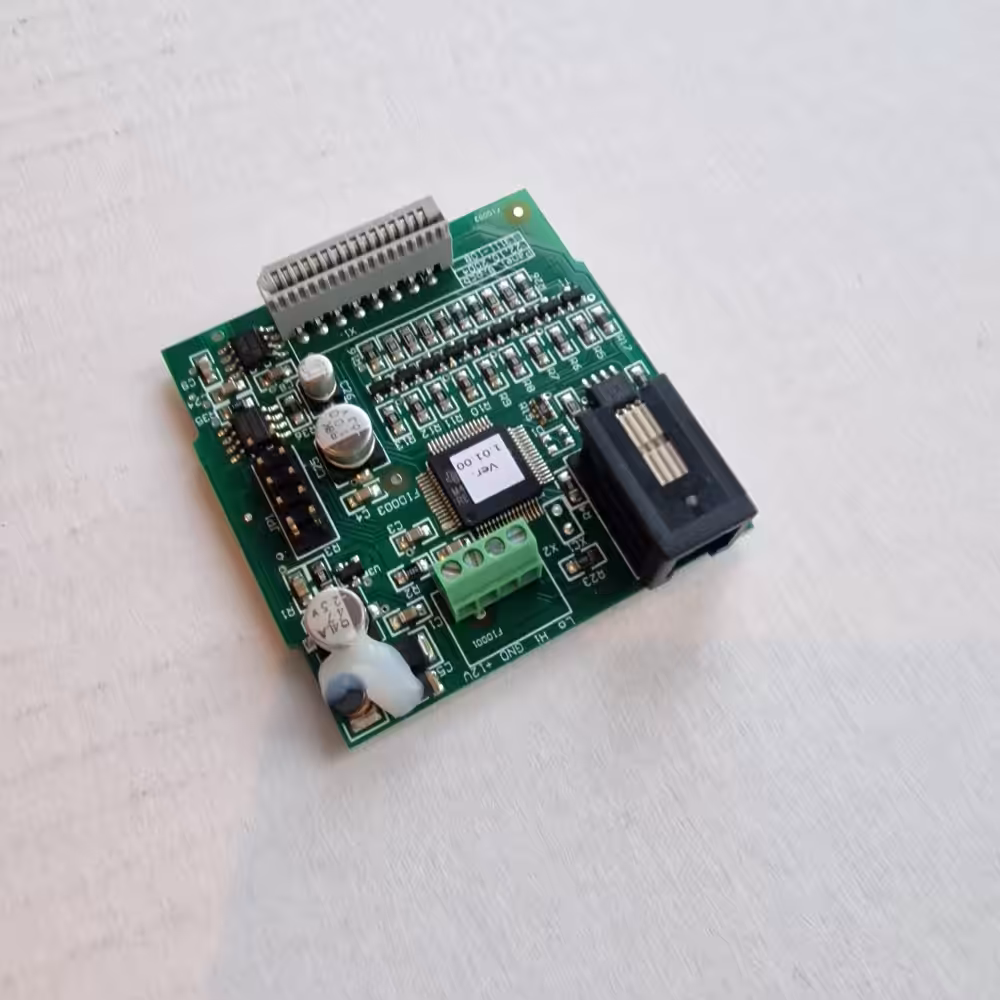

Panelkort /3 med artikkelnummer 14297 er panelkort for /3-automatikk. Delen skal velges etter aggregatets typeskilt, produksjonsnummer og eksisterende komponent – modellnavn alene er ikke alltid tilstrekkelig når et aggregat finnes i flere revisjoner.

Kompatibilitet

Produktet er knyttet til følgende modeller eller produktserier i Ventdel-katalogen:

• VM 400 EV Heat rec.unit 12039
• VR 400 E/3 Heat rec. unit 12451
• VR 400 EV/B /3 Heat rec.unit 12461
• VR 700 E/3 Heat rec. unit 12452
• VR 700 EV/3 Heat rec. unit 12448
• VX 400 EV L Heat rec.unit 12045
• VX 400 EV/B Heat rec.unit 12035
• VX 500 EV-L Heat rec.unit 12047
• Samt 3 øvrige varianter registrert i produktkatalogen

Teknisk funksjon og kontrollpunkter

• Produsent/serie: Systemair/Villavent
• Artikkelnummer: 14297
• Elektronikkort for betjening/indikasjon i kompatible eldre VR/VX/VVX-varianter
• Kontroller /3-revisjon, kortnummer, kontaktoppsett og betjeningspanel
• Beskytt kortet mot elektrostatisk utladning under håndtering

Før utskifting

Koble fra all strømforsyning, verifiser spenningsløs tilstand og følg aggregatets koblingsskjema. Elektrisk utskifting og funksjonstest skal utføres av kvalifisert personell. Ved usikker kompatibilitet bør bilde av typeskilt, serienummer og bilde av eksisterende del sammenlignes før bestilling.

Se flere reservedeler til ventilasjonsanlegg. Se også VM 400 EV Heat rec.unit 12039.
