Motor SL4/S4/L4 EC Reserve

Motor SL4/S4/L4 EC Reserve – teknisk produktinformasjon

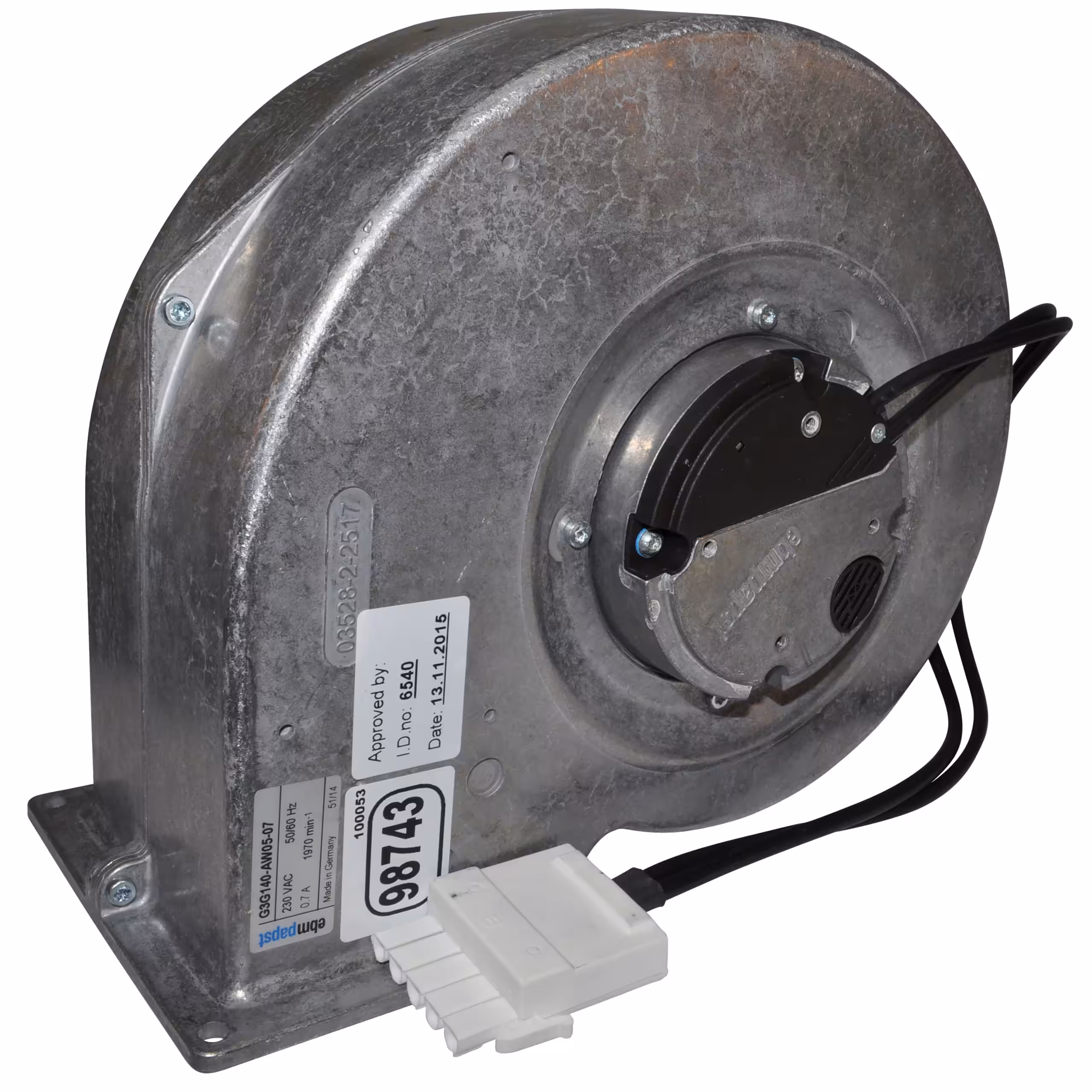

Motor SL4/S4/L4 EC Reserve med artikkelnummer 98743 er komplett EC-viftemotor for registrerte Flexit SL4R, S4R og L4X-varianter. Produktet må velges etter modellens typeskilt, serienummer og eksisterende komponent, fordi samme modellserie kan være levert i flere tekniske revisjoner.

Kompatibilitet

Produktet er knyttet til følgende modeller eller produktserier i Ventdel-katalogen:

• L4X [CU 50]
• S4R
• SL4 R

Teknisk funksjon og kontrollpunkter

• Produsent/serie: Flexit
• Artikkelnummer: 98743
• GTIN: 7023670987436
• Komponenttype: komplett vifte med EC-motor
• Motor-/viftebetegnelse registrert i produktdata: ebm-papst G3G140-AW05-07
• Registrert kompatibilitet: SL4R EC (solgt 2007–2013), S4R EC (2007–2010) og L4X EC (2008–2010)
• Kontroller full motorkode, aggregatets produksjonsår/revisjon, tilluft-/avtrekksposisjon, spenning, styresignal, kontakt, luftretning og innfesting

Før utskifting

Koble fra all strømforsyning og verifiser spenningsløs tilstand. Dokumenter kontakter og kabelruter før demontering, og følg koblingsskjemaet for den aktuelle aggregatvarianten. Elektrisk utskifting og funksjonstest skal utføres av kvalifisert personell. Ved tvil bør bilde av typeskilt, serienummer, kontakt/feste og eksisterende del sammenlignes før varen bestilles.

Se flere reservedeler til ventilasjonsanlegg. Se også L4X [CU 50].
