Kretskort CU60EC Reserve

Kretskort CU60EC Reserve – teknisk produktinformasjon

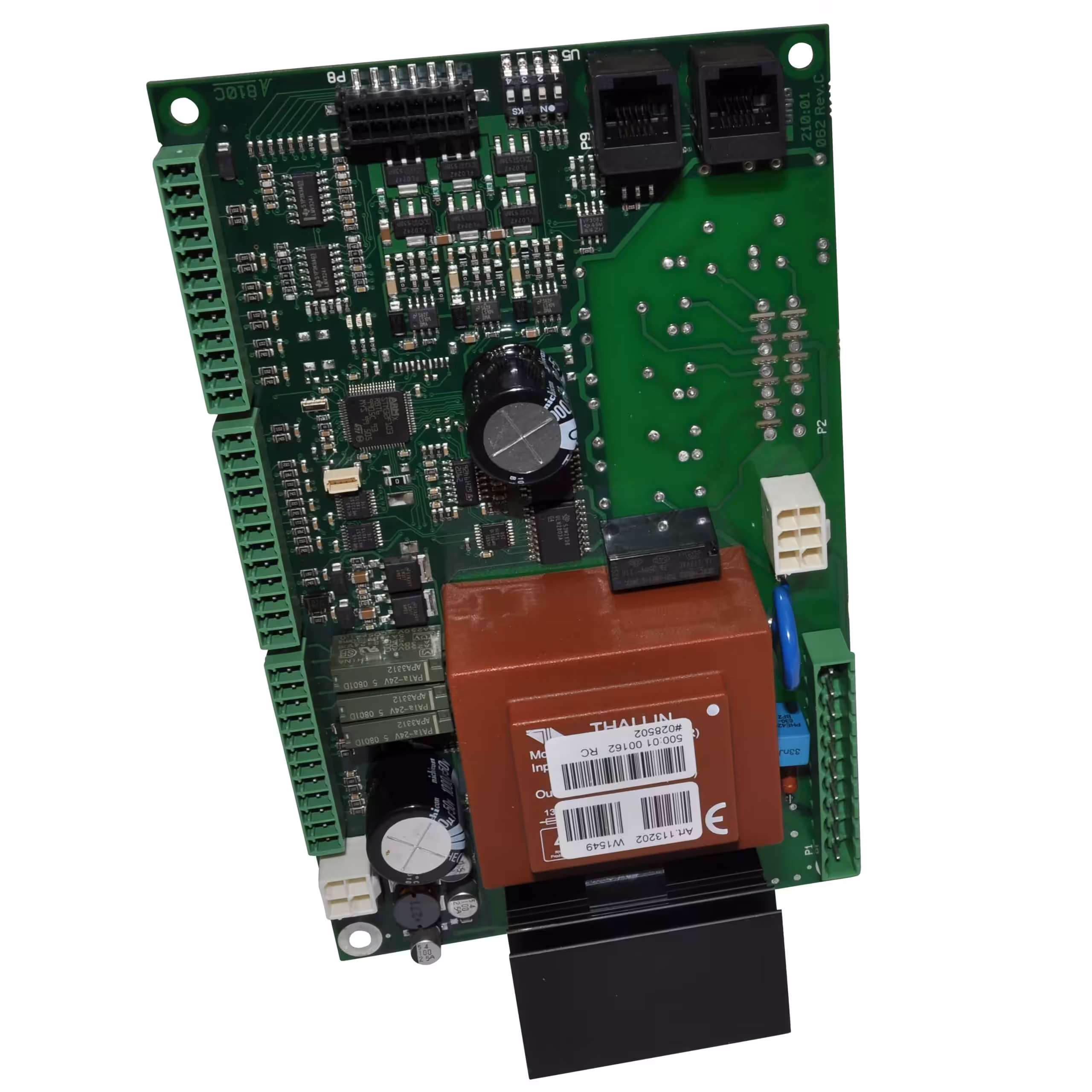

Kretskort CU60EC Reserve med artikkelnummer 113866 er originalt Flexit CU60EC-kretskort for styring av kompatible EC-aggregater. Produktet må velges etter modellens typeskilt, serienummer og eksisterende komponent, fordi samme modellserie kan være levert i flere tekniske revisjoner.

Kompatibilitet

Produktet er knyttet til følgende modeller eller produktserier i Ventdel-katalogen:

• Flexit C2
• Flexit K2.1
• Flexit K2R
• Flexit UNI 2
• Flexit UNI 3
• Flexit UNI 4

Teknisk funksjon og kontrollpunkter

• Produsent/serie: Flexit
• Artikkelnummer: 113866
• GTIN: 7023671138660
• Komponenttype: elektronisk styrekort CU60EC
• Registrert kompatibilitet: Flexit C2, K2/K2.1, K2R, UNI 2, UNI 3 og UNI 4
• Katalogreferanser omfatter UNI 2 700084–700089, UNI 3 700040–700043, UNI 4 700060–700063 og C2 700030–700033
• K2/K2.1-referanser i eksisterende produktdata omfatter 700014–700019, 700022–700027 og 700114/700116/700118/700119
• Funksjon: behandler styringssignaler og koordinerer vifter, rotor, varme og tilknyttet betjeningsutstyr
• Kontroller kortrevisjon, program-/DIP-oppsett, aggregatnummer, kontakter, pinneføring og koblingsskjema før utskifting

Før utskifting

Koble fra all strømforsyning og verifiser spenningsløs tilstand. Dokumenter kontakter og kabelruter før demontering, og følg koblingsskjemaet for den aktuelle aggregatvarianten. Elektrisk utskifting og funksjonstest skal utføres av kvalifisert personell. Ved tvil bør bilde av typeskilt, serienummer, kontakt/feste og eksisterende del sammenlignes før varen bestilles.
