Aksialvifter flytter luft parallelt med motorakslingen og brukes når løsningen krever høy luftmengde ved et egnet trykkområde. Velg vifte etter prosjektert luftmengde, samlet systemtrykk, diameter, medietemperatur, lydkrav, montasjemåte, strømforsyning og regulering.
Kontroller arbeidspunktet i viftekurven for den konkrete størrelsen. Kanaldiameter og motoreffekt alene dokumenterer ikke at viften vil levere nødvendig luftmengde i anlegget.
Seriene har ulike kapslinger, motoralternativer, monteringsformer og godkjenninger. Bruk databladet for aktuell variant og artikkelnummer når du sammenligner.
Beregn motstanden i rister, spjeld, kanaler, lydfeller og overganger. Aksialviften må ha et stabilt arbeidspunkt ved dette trykket.
Kontroller spenning, fase, merkestrøm, motortype og tillatt reguleringsmetode. Regulator, vern og servicebryter må passe motoren.
Kontroller luftretning, nødvendig rett kanalstrekning, innfesting og serviceadkomst. Ugunstig innstrømning kan redusere kapasitet og øke lyd.
AW-EX og annet klassifisert utstyr skal velges og installeres etter dokumentert sone, gass-/støvgruppe og temperaturklasse. Hele systemet må være egnet, ikke bare viften.
Nei. Luftmengde, trykk, lyd, strømdata og driftspunkt må også passe.
Nei. Bruk bare regulering som er angitt for den konkrete motoren.
Bare dersom databladet dokumenterer riktig temperatur- og materialbestandighet.
Oppgi ønsket luftmengde, trykktap, diameter, temperatur, strømforsyning, regulering og miljøkrav.
Systemair AW er aksialvifter med firkantet veggplate, beregnet for avtrekk i lavtrykkssystemer. Serien omfatter AC- og EC-motorer i flere størrelser samt egne AW-EX-varianter for dokumenterte eksplosjonsfarlige områder. Viften må velges ved riktig arbeidspunkt, ikke bare etter diameter.
AW-vifter er laget for lavtrykksanlegg. Kontroller kapasitetskurven ved kanal-, rist- og bygningsmotstanden i systemet; maksimal luftmengde ved fritt utløp er ikke et dimensjoneringspunkt.
Sammenlign viftediameter, veggplate, utsparing, vekt og nødvendig serviceplass. Systemair oppgir vegg- eller takmontasje innendørs for standard AW-serien.
EC-motorer kan modellavhengig reguleres med 0–10 V og ha Modbus eller alarmsignal. AC-motorer krever en regulator og et motorvern som passer den konkrete motoren.
Termisk vern, ekstern termokontakt og kapslingsgrad varierer med størrelse og motorvariant. Kontroller merkeplate og koblingsskjema før tilkobling.
EX-modeller må velges etter korrekt sone, gassgruppe, temperaturklasse og full ATEX-merking. En standard AW-vifte skal ikke brukes der eksplosiv atmosfære kan forekomme.
Vurder lydeffekt ved arbeidspunkt og behov for vern mot roterende deler. Beskyttelsesgitter og sikkerhetsavstander må samsvare med montasjen.
Serien er beregnet for lavtrykkssystemer. Kontroller kurven; en kanalvifte med annen karakteristikk kan være nødvendig.
Nei. Kommunikasjon og alarmsignal er modellavhengig. Kontroller dokumentasjonen for varenummeret.
Nei. Produktets komplette merking må samsvare med klassifisert sone, medium og temperaturklasse.
Oppgi ønsket luftmengde og trykk, montasjemål, spenning, fase, regulering, miljø og eventuelle ATEX-krav.
Systemair AR sileo er aksialvifter for sirkulær kanalmontasje og kan monteres horisontalt eller vertikalt. Denne kategorien dekker størrelser fra 200 til 1000. Modellkoden kombinerer nominell diameter og motorutførelse, for eksempel E4, DV, DS eller E6. Viften må dimensjoneres etter luftmengde, tilgjengelig trykk, spenning, reguleringsmåte, lyd og montasjeforhold.
Tallkoden i modellnavnet viser størrelsesfamilien. Kontroller faktisk flensmål, plass i kanalen og behov for motflens, fleksibel forbindelse, monteringsføtter eller beskyttelsesgitter.
Endelsene E, DV og DS samt poltallet skiller motorens elektriske utførelse. Match alltid spenning, fase, kobling og motorvern mot typeskilt og koblingsskjema.
AR-serien kan ha spenningsregulering via transformator eller tyristor, avhengig av varianten. Den innebygde termokontakten skal kobles til egnet eksternt motorvern.
Viftene kan monteres vertikalt eller horisontalt. Sørg for rett luftretning, stabil innfesting, sikker avstand til roterende deler og egnet gitter ved fri åpning.
Ja, produsenten oppgir både vertikal og horisontal montasje. Innfesting, lagerbelastning og serviceadkomst skal følge manualen.
Nei. Luftmengde, trykk, spenning, fase, motorkode, lyd, temperatur og regulering må også samsvare.
Kodene skiller elektrisk motorutførelse og pol-/reguleringsvariant. Bruk produktets merkedata og koblingsskjema for korrekt tilkobling.
Oppgi driftspunkt, kanal-/flensmål, spenning og fase, eksisterende modell og artikkelnummer, montasjeretning og ønsket regulering.

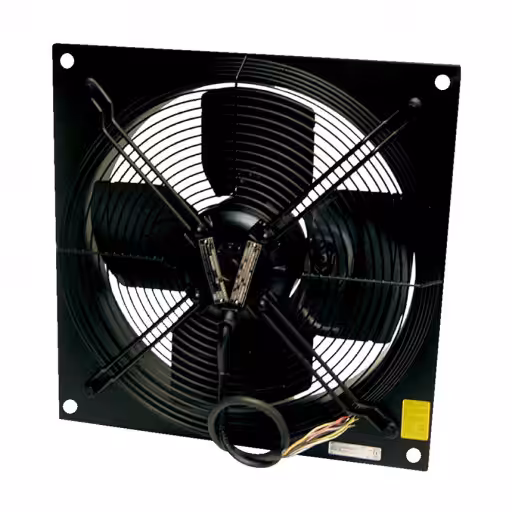

Systemair AW-EX er veggmonterte aksialvifter med AC-motor for områder der eksplosiv gassatmosfære kan forekomme. Sortimentet omfatter AW 355 D4-2-EX, AW 420 D4-2-EX, AW 550 D6-2-EX og AW 650 D6-2-EX. Kategoridataene oppgir II 2G Ex e IIB T4 for størrelse 355/420 og II 2G Ex e IIB T3 for størrelse 550/650. ATEX-valg skal baseres på dokumentert soneklassifisering, gassgruppe, temperaturklasse, omgivelses- og medietemperatur samt komplett samsvar mellom vifte, koblingsboks, motorvern og installasjon.
Størrelse 355 og 420 er oppført med merking II 2G Ex e IIB T4. Produktets fulle typeskilt og sertifikat må kontrolleres mot sone, gass og maksimal overflatetemperatur i prosjektet.
Størrelse 550 og 650 er oppført som II 2G Ex e IIB T3. De skal ikke behandles som T4-varianter; tillatt temperaturklasse må passe stoffet som kan danne eksplosiv atmosfære.
Kategoridataene angir bruk i sone 1 og 2 for gassgruppe IIA/IIB og tennbeskyttelse Ex e. Dette er ikke dokumentasjon for støvsoner, IIC-gass eller andre kategorier.
Motoren har integrert PTC-termistor med eksterne ledere som skal kobles til egnet termistorvern, eksempelvis U-EK230. Viften må ikke drives uten korrekt, funksjonstestet temperaturbeskyttelse.
Motorkabelen skal tilkobles via ATEX-sertifisert koblingsboks. AC-motorene er oppgitt for 50 Hz og kan reguleres med dokumentert femtrinns transformator. Alt elektrisk utstyr i eller til sonen må inngå i Ex-vurderingen.
Størrelse og motorvariant skal velges etter nødvendig luftmengde, trykk, lyd og medium. Veggplate, gitter, mekanisk innfesting, jordforbindelse og klaringer må følge produktdokumentasjonen.
Nei. 355 og 420 er oppført som T4, mens 550 og 650 er oppført som T3.
Ikke ut fra dataene her. Merkingen som er oppgitt gjelder 2G for gassatmosfære; støv krever egen dokumentert merking og vurdering.
Ja. PTC-ledningene skal kobles til et kompatibelt termistorvern som bryter eller styrer anlegget ved overtemperatur.
Oppgi soneklassifisering, gass og gruppe, temperaturklasse, omgivelses- og medietemperatur, luftmengde, trykk, størrelse, spenning, regulering og krav til koblingsboks/motorvern.
